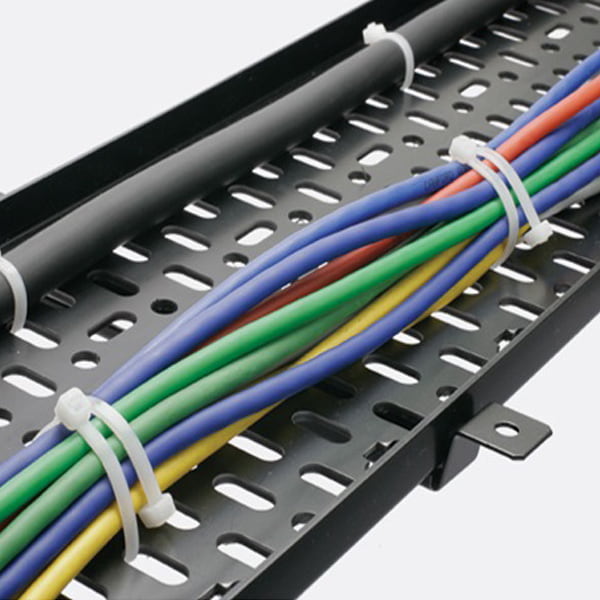

سینی کابل چیست و چرا باید از سینی کابل استفاده کرد؟

Cable Try چیست؟

Cable try همان واژه انگلیسی سینی کابل است. سینی کابل به منظور پاسخ گویی به روند تغییر تکنولوژی‌های اخیر و با هدف نصب آسان مورد استفاده قرار می‌گیرد. نکته مهمی که استفاده از سینی کابل را به جای استفاده از ابزار دیگر متمایز میکند، نصب سریع و بسیار راحت آن است. استفاده از سینی کابل در اجرای سیم کشی‌ها می‌تواند باعث صرفه اقتصادی زیادی شود. سینی کابل باعث ایجاد نظم در سیم کشی و عبور امن سیم یا کابل‌ها در سامانه سیم کشی روباز می‌شود. سینی کابل می تواند تا حد زیادی یک مجموعه ساختمانی را از خطرات ناشی از سیم کشی مانند آتش‌سوزی واتصالی سیم و کابل‌ها ایمن نگه ‌دارد. در واقع این تکنولوژی ساده در ابعاد و مدل‌های مختلف و در وزن‌های بسیار سبک تولید می‌شود که به راحتی از طریق آن می توان ورود و یا خروج سیم‌های جدید یا موجود از قبل در سیستم را کنترل و سیم کشی کرد. عبور این کابل‌ها در طول مسیر از داخل سینی کابل انجام می گیرد که بستگی به نوع مسیر و لوازم مورد استفاده از سینی کابل بصورت عمودی یا افقی و یا خمیده صورت می گیرد.

چرااستفاده از سینی کابل اهمیت دارد؟

از سینی کابل استاندارد برای ایجاد یک لایه حفاظت فیزیکی که مسیر بسیار امن وکاملی را برای عبور تعداد زیاد سیم یا کابل‌های برق، شبکه، مخابرات و غیره را در سقف یا کف فراهم می کند، می توان استفاده کرد.یک سینی کابل، به یک واحد یا مجموعه ای از واحدها یا بخش‌ها و اتصالاتی اطلاق می‌شود که در یک سامانه ساختاری واحد و یکپارچه اجرا و مورد بهره‌برداری قرار می گیرد. سینی کابل به طور ایمن ومنظم کابل‌ها و سیم‌های مختلف و مسیر اتصال آنها را پشتیبانی می‌کند. استفاده از سینی کابل در شرکت‌ها و مجموعه‌های بزرگ به جهت نصب آسانی که به آن اشاره کردیم بسیار کاربردی می‌باشد. بدین ترتیب می توان مسیر کابل کشی‌ها را به راحتی تغییر داد. با استفاده از سینی کابل می توان کابل‌های جدید را به سامانه سیم کشی اضافه کرد.

مواد سازنده سینی کابل چیست ؟

سینی‌های کابل یاcable trayاز فولاد گالوانیزه، فولاد ضد زنگ، آلومینیوم یا پلاستیک فشرده و یا جنس شیشه نشکن ساخته شده است. برای حفاظت از کابل‌ها و عبور راحت و امن سیم‌ها در صنعت برق، از نگهدارنده کابل که سینی کابل نامیده می‌شود، استفاده می‌کنند. عموماً برای ساخت آن از ورق گالوانیزه و یا جی آر پی و یا استیل استفاده می‌شود. برای محیط‌هایی که دارای سقف هستند مثل سوله‌ها و پارکینگ‌ها و...از جنس گالوانیزه فابریک استفاده می کنند. برای محیط‌های روباز بهتر است از جنس آبکاری شده استفاده کرد. در واقع با مشاوره با افراد حرفه ای در رابطه با پروژه مورد نظر خود می توان تصمیم صحیح و درستی گرفت که کدام یک از این سینی کابل‌ها بر اساس نوع مکان و کاربرد آن در مجموعه یا پروژه مورد نظر انتخاب و مورد استفاده قرار گیرد. به این معنی که محیط نصب و موضوعات مریوط به خوردگی و شرایط الکتریکی نقش اصلی در انتخاب نوع سینی کابل دارد. با مشاوره و انتخاب صحیح می توان از ایجاد هزینه‌های بعدی بعلت انتخاب اشتباه جلوگیری کرد.

مواد سازنده سینی کابل چیست ؟

از سینی کابل استاندارد برای ایجاد یک لایه حفاظت فیزیکی که مسیر بسیار امن وکاملی را برای عبور تعداد زیاد سیم یا کابل‌های برق، شبکه، مخابرات و غیره را در سقف یا کف فراهم می کند، می توان استفاده کرد.یک سینی کابل، به یک واحد یا مجموعه ای از واحدها یا بخش‌ها و اتصالاتی اطلاق می‌شود که در یک سامانه ساختاری واحد و یکپارچه اجرا و مورد بهره‌برداری قرار می گیرد. سینی کابل به طور ایمن ومنظم کابل‌ها و سیم‌های مختلف و مسیر اتصال آنها را پشتیبانی می‌کند. استفاده از سینی کابل در شرکت‌ها و مجموعه‌های بزرگ به جهت نصب آسانی که به آن اشاره کردیم بسیار کاربردی می‌باشد. بدین ترتیب می توان مسیر کابل کشی‌ها را به راحتی تغییر داد. با استفاده از سینی کابل می توان کابل‌های جدید را به سامانه سیم کشی اضافه کرد.

انواع سینی کابل کدامند؟

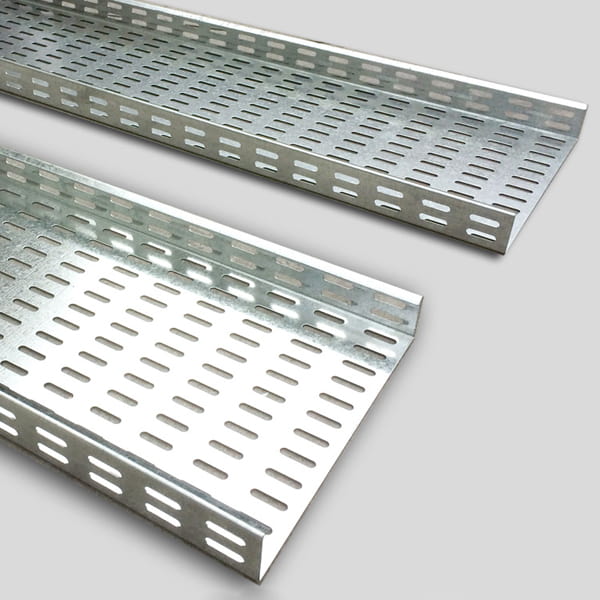

سینی کابل در عرض های 5 ، 10 ، 15 ، 20 ، 25 ، 30 ، 40 ، 50 و 60 سانتیمتر و در ارتفاع های 4 ، 5 ، 6 ، 8 ، 10 و 15 سانت و در شاخه های 2 و 3 متری تولید می گردد. معمولا می توان در سفارش سینی کابل های درب دار جهت کاهش هزینه خرید ، درب سینی کابل را از ورق نازک تر از خود سینی انتخاب نمود. به طور کلی سینی کابل ها به 5 دسته تقسیم می شوند:

1- سینی کابل گالوانیزه سرد .

2- سینی کابل گالوانیزه گرم .

3- سینی کابل رنگی .

4- سینی کابل استیل .

5- سینی کابل پلاستیکی یا pvc .

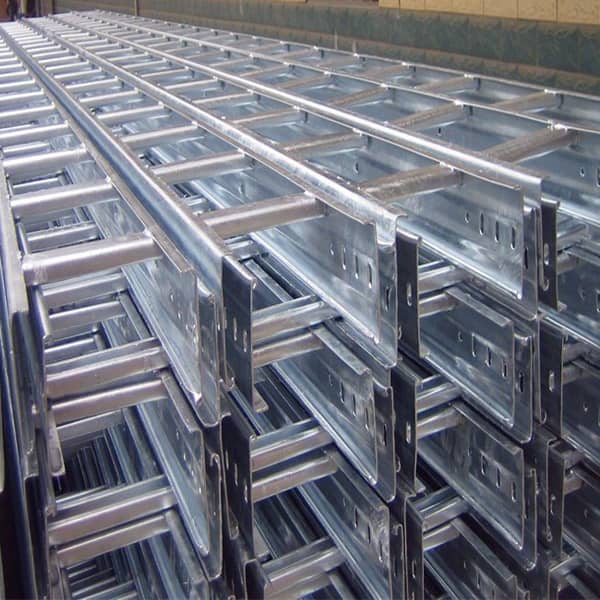

سینی کابل گالوانیزه سرد و گرم:

در مناطقی که رطوبت و خورندگی شیمیایی بالا وجود دارد برای محافظت، از سینی کابل ها گالوانیزه گرم یعنی آبکاری گرم استفاده می شود. ایجاد این لایه محافظ از جنس فلز باعث ماندگاری و پایداری آن می شود. در شمال و جنوب ایران بدلیل وجود رطوبت و محیط های شرجی از نوع آبکاری گرم این سینی ها استفاده می شود. نحوه تولید آن به این گونه است که ورق های گالوانیزه روغنی یا سیاه بعد از برش و عملیات پاسخ در وان های آبکاری که از قلع و روی پر شده به اصطلاح دیپ می شوند. برای جلوگیری از خوردگی قسمت های برش خورده می توان از محلول روی-آهک استفاده کرد.

در شرایطی که برعکس رطوبت کمتر و خورندگی وجو ندارد از آبکاری سرد بجای گرم استفاده میشودو ضخامت گالوانیزه کمتر خواهد بود.

در بسیار از موارد در کارخانجات، پاساژها، پارکینگ ها و سوله ها از سینی کابل های گالوانیزه استفاده می شود. این امر باعث دسترسی راحت تر به کابل ها در صورت نیاز به کم و زیاد کردن سیم ها و هم چنین سرعت بالا در زمان نصب سینی کابل می شود. معمولا برای این مکان هااز سینی کابل هایی با گالوانیزه سرد استفاده می شود.

مواد مورد استفاده در ورق سیاه شامل سیلیس، کربن و منیزیم می باشد. حد میانگین استاندارد گالوانیزه شدن ورقه ها در حد 45 تا 65 بر میکرون می باشد که توسط بخش تکنیکال آبکاری بر اساس استاندارد شستشوی Astm اسید شویی می شود و وارد فرآیند آبکاری می شود.همچنین جهت تست کیفیت آبکاری عمل آوری شده روی سینی کابل ها از دستگاه تِستِر استفاده می شود که 10 تا 20 نقطه مورد آزمایش قرار می گیرد.

در فرآیند تولید سینی کابل دو مورد بسیار مهم شمرده می شود:

1- کیفیت آبکاری لایه پوششی آبکاری .

2- لایه آلیاژی که در آن مقدار قلع و روی که جذب سینی شده است.

نوع ورق و خم کاری های سینی کابل از عوامل مهم کیفیت آن است که باید دارای زاویه 90 درجه باشد. در داخل و روی سینی کابل به هیچ عنوان نباید پلیسه یا اجزای اضافی باشد. پلیسه در داخل باعث زخمی شدن کابل ها و ایجاد خطرات و اتصالی برق و در بیرون باعث عدم قرار گیری صحیح درب می شود. سینی کابل تولید شده استاندارد و بدون هیچ اجزای زائد در موقع نصب باعث استفاده آسان اتصالات شامل رابط ها،بغل بند ها ،سه راهی و زانو به جهت افزایش سرعت در نصب و عملیات اجرایی پروژه می گردد.

معمولا درب سینی گالوانیزه از ورق با ضخامت کمتر از خود ورق اتصالات سینی کابل گالوانیزه سرد تولید می گردد. دری سینی کابل در دونوع بدون پانچ و دارای پانچ هستند.

سینی کابل رنگی:

درمکان هایی که نیاز به سینی کابل هست و این محیط در دید عمومی بازدید کنندگان (مثلا پاساژها) باشد،برای این مکان ها برای حفظ نسبت کاربری و زیبایی از این مدل سینی کابل استفاده می شود.

برای تولید سینی کابل رنگی (سینی کابل رنگی استاتیک)، در ابتدا از ورق آهنی گالوانیزه و طبق ابعاد مورد نیاز سینی کابل برش زده می شود. بعد از سوراخ کاری و خم کاری بر روی آن رنگ پودری استاتیک پاشیده می شود. در مرحله نهایی برای تولید سینی کابل گالوانیزه رنگی آنرا داخل کوره قرار داده و رنگ آن پخته می شود.

ویژگیهای منحصر به فرد :

1- پوشش با غلظت بالا .

2- داشتن مقاومت در مقابل رطوبت .

3- داشتن مقاومت در مقابل حرارت واشعه uvخورشید .

سینی کابل استیل:

سینی کابل استیل از ورق استنلس استیل 304 یا 316 تولید می شود. با توجه به مقاوم بودن در مقابل خوردگی و همچنین محیط های اسیدی گزینه بسیار مناسبی جهت استفاده در سیستم های کابل کشی کارخانجات صنایع غذایی ، صنایع دارویی و شیمیایی می باشد. به طور مثال در کارخانجات فراورده های شیر همواره برای استریل کردن کل محیط نیاز به شوینده های قدرتمندی است. در این گونه محیط ها حتما باید از سینی کابل استیل استفاده نماییم. سینی کابل استیل با داشتن قابلیت ضد زنگ ایجاد نمای زیباتری در محیط بکار گرفته شده، می کند.همچنین با دارا بودن استحکام بالاتر و مقاومت زیادتر در برابر خورندگی مواد شیمیایی و.... خود را از دیگر سینی کابل ها متمایز کرده است.

به دلایل مطرح شده در بحث سینی کابل استیل تنها نقطه قوت این سینی کابل ها همان نقطه ضعف آنان می باشد. بدلایل برشمرده شده قیمت آنان به نسبت با انواع دیگر خود تفاوت محسوس تری دارد و به همین دلیل کمتر استفاده میشود. کروم و نیکل و کاهش میزان کربن منجر به مقاومت بالا در برابر خوردگی در این جنس از سینی کابل شده است. جهت تولید سینی کابل استیل از ورق استیل 304 و یا استیل 316 در ضخامت های 1 میل الی 1.5 میل استفاده می شود. سینی کابل استیل در انواع پانچ دار(زمانی که کابل هایی که قرار است توسط سینی کابل نگهداری شود دارای گرما هستند از سینی کابل پانچ دار استفاده می شود.) و بدون پانچ تولید می گردد.

سینی کابل پلاستیکی یا pvc :

ضعیف ترین نوع سینی کابل مدل PVC بوده که هم عمر بسیار کمتری داشته و هم براحتی ممکن است آسیب ببیند.اما از این نوع از سینی ها می توان برای عبور مجموعه ای از کابل های سبک استفاده کرد که به نسبت حجم، تغییرات و اصلاحات در سیم کشی نیاز به یک جنس بسیار قوی ندارند. از جمله موارد کار برد سینی های مد پی وی سی استفاده در انتقال فیبرهای نوری حساس است.

موارد کار برد سینی های مد پی وی سی استفاده در انتقال فیبرهای نوری حساس است. مزیت این مدل سینی کابل نصب بر روی دیوار است و بر عکس سینی کابل های سبدی که دارای منافذ وفاصله بین هر پله است تنها در ابتدا و انتها وقسمت بالایی خود باز است.

سینی کابل PVC برای کابل‌های نوری ظریف و حساس بسیار مناسب بوده و کابل ها را در زاویه‌های مختلف تحت فشار قرار نمی‌دهد.این نوع از سینی کابل ها هم دارای مقاومت نسبتا بالا و زیبایی مطلوبی برای استفاده هستند.

کاربرد سینی کابل و تنوع ساخت و اندازه آن:

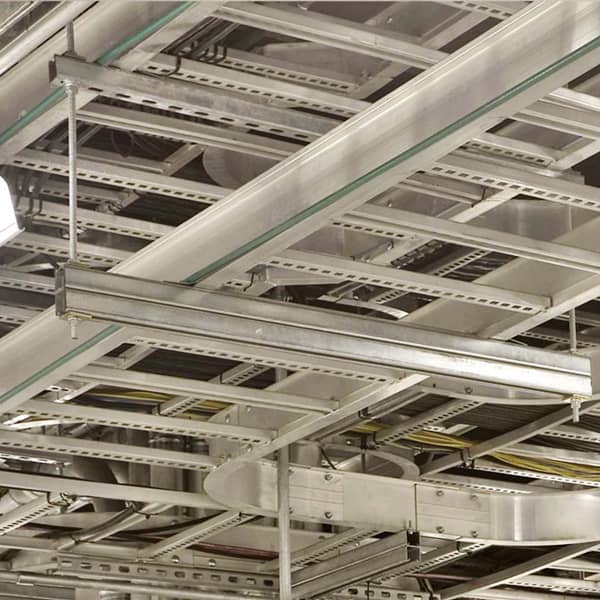

می توان بیان کرد کهcable tray، برای نگهداری کابل و سیم‌ها به طور ایمن درانواع ساختمان‌ها و سازه‌ها،کارخانه‌ها و صنایع بعنوان مصالح ساختمانی در نظر گرفته می‌شود.این سینی‌ها را برای کابل کشی شبکه‌های اینترنت و مدیریت شبکه برق می توان استفاده کرد.سینی کابل‌های متنوع با توجه به حجم متغیر کابل‌ها، در اندازه‌های مختلفی تولید می‌شوند که این امر استفاده از آن‌ها را در مجموعه‌های بزرگ، مانند مکان‌های صنعتی و کارخانه‌ها که تعداد دستگاه‌های برقی زیاد است، بسیار ضروری نموده است. ساخت سینی کابل در عرض‌های 100 – 150 و… میلیمتر انجام میشود.از این رو با توجه به عرض سینی کابل، رابط و ساپورت یا همان نگه دارنده ساخته میشود.(تعداد و حجم کابل مورد استفاده در سینی، میزان استفاده از ساپورت را مشخص میکند).صخامت ورق مورد استفاده در سینی کابل‌های با عرض 150 میلیمتر تا 450 میلیمتر و ارتفاع 4 میلیمتر، حتماً باید 1.5 یا 1.25 باشد.

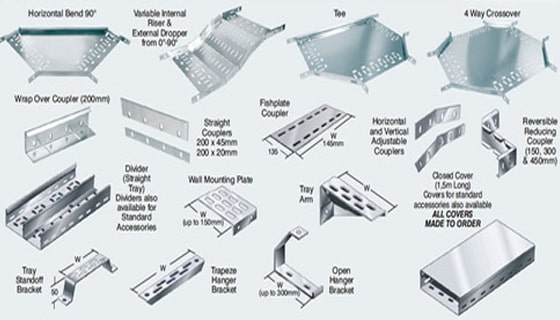

در سینی کابل با عرض 500 یا 600 میلیمتر، حتماً میبایست ضخامت ورق 1.5 یا 2 میلیمتر به بالا استفاده شود. ضمناً هر چقدر ارتفاع سینی کابل بیشتر شود ضخامت آن بیشتر میشود. به طور مثال در سینی کابل با ارتفاع 110 میلیمتر، حداقل ضخامت باید 2 میلیمتر باشد.ارتفاع سینی کابل نیز از 40 میلیمتر تا 200 میلیمتر ساخته میشود. با توجه به تغییراتی که در تکنولوژی‌ها دیده می‌شود و همواره شاهد زیاد شدن فن آوری‌های جدید هستیم، استفاده از سینی کابل این اجازه را می‌دهد تا هرچه سریعتر بتوان با توجه به تغییرات، امکانات یک مجموعه را به روز کرد. متعلقات و اتصالات مختلف برای سینی کابل‌ها می‌توانند ما را در جهت هر چه آسان تر شدن پروژه خود یاری کنند.

مزیت های سینی کابل به صورت مختصر:

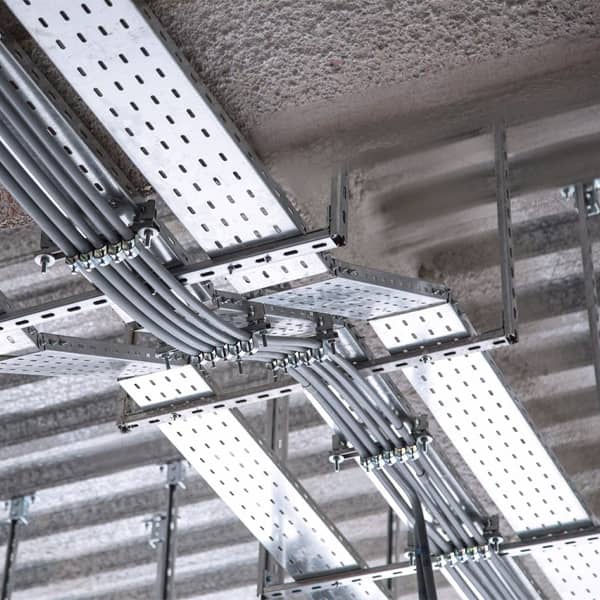

سینی‌ کابل در واقع جایگزین مناسبی به جای لوله‌های سیم کشی هستند، زیرا قابلیت دسترسی و ایجاد یکپارچگی در سیم کشی در آنان بسیار راحت است و برای کنترل هر چه راحت تر کابل در ساخت و ساز تجاری و صنعتی استفاده می‌شود.در شرایطی که در یک سامانه نیازبه تغییرات باشد، سینی کابل‌ بسیارمفید است.از آنجا که کابل‌های جدید را می توان با قرار دادن آنها در سینی، به جای کشیدن آنها از طریق یک لوله، نصب کرد.از سینی کابل برای کابل کشی‌ها در تاسیسات الکتریکی و برای محافظت کردن و انتقال دادن کابل‌های برق در سقف ساختمان و زمین استفاده می‌شود و به همین خاطر هم از لحاظ نمای بیرونی و زیبایی آن و هم از لحاظ محافظتی سودمند هستند.سوراخ‌هایی در کف سینی کابل تعبیه شده است تا بتواند به هنگام عبور جریان برق باعث کاهش میزان حرارت میان کابل یا سیم‌ها شود.از جمله ویژگی‌هایی که سینی کابل‌ها دارند این است که در برابر آتش غیر اشتعال هستند و قطعات آن متنوع می‌باشند که به راحتی در مکان‌هایی با نقشه اجرایی پیچیده قابل استفاده هستند.مقاومت بالایی در برابر ضربه دارند.همچنین محصولات سینی کابل نیروتوان دارای طول عمر بالا و تحمل وزن زیاد، تنوع در سایزهای مختلف و همچنین ساخت آن مطابق با استانداردهای جهانی است.در برابر آب و هوای مرطوب و هم چنین در برابر بخارهای اسیدی مواد شیمیایی مقاوم هستند.

به طور خلاصه برای پاسخ به پرسش “سینی کابل یا cable tray چیست“ آن را به شکل زیر می توان معرفی نمود:

سینی کابل‌از کابل‌ها محافظت کرده و یک مسیر میانبر برای کابل کشی هرچه بهتر و آسانتر در اختیار قرار می دهندوبرای کابل و سیم‌ها که دارای ساختار شبکه ای پیچیده ای هستند یک ساختار امن و از لحاظ دسترسی در زمان بسیار کم را ایجاد میکند.
