لوله برق یا کاندوئیت چیست؟ مزیت استفاده از لوله برق یا کاندوئیت چیست؟

در دنیای امروز روش ها و متد های مختلفی برای استفاده و هدایت هادی های الکتریکی وجود دارد. برای انجام پروژه های خود می توان از لوله برق یا کاندوئیت استفاده کرد. استفاده از کاندوئیت برای عبور سیم ها و یا کابل ها می تواند برای ما امنیت ، کیفیت ، صرفه جویی در هزینه و زمان، سرعت در انجام آن و فوائد فراوان دیگری را به ارمغان آورد.

یکی از مهمترین مراحل اجرا در هر پروژه ای ایجاد سیستم برق یک مجموعه است. برای این کار می توان از روش های نوین و جدید که دارای مزیت های زیادی هستند استفاده کرد که لوله کاندوئیت یا لوله برق (به انگلیسی: conduit) از آن نمونه است.

لوله برق یا کاندوئیت دارای انواع مختلفی هستند اما آنها را به طور کلی بر اساس استاندارد مواد به کار رفته در آن در دو دسته اصلی تقسیم بندی میکنند.

1- لوله برق فلزی یا کاندوئیت فلزی

2- لوله برق غیر فلزی یا کاندویت غیر فلزی

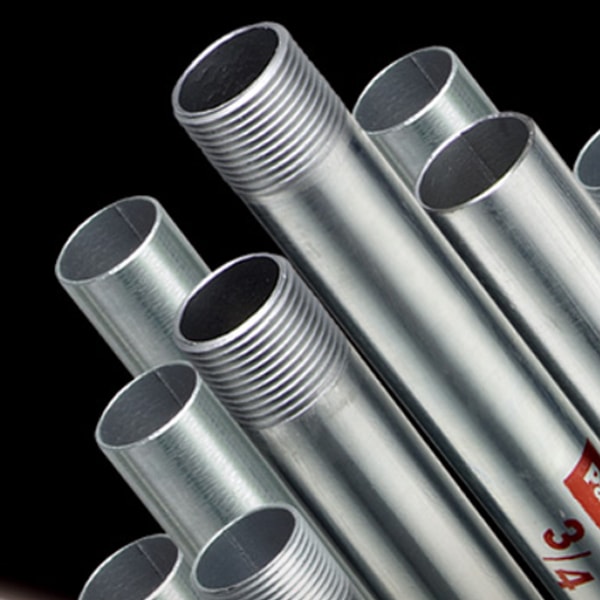

لوله برق یا کاندوئیت

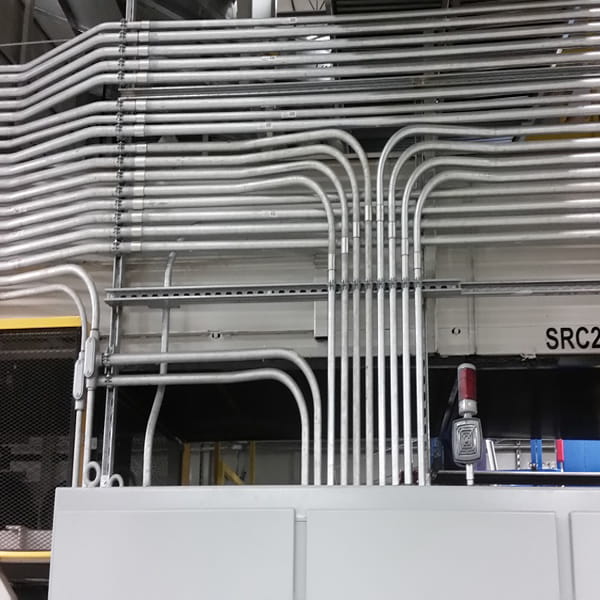

لوله برق یا کاندوئیت

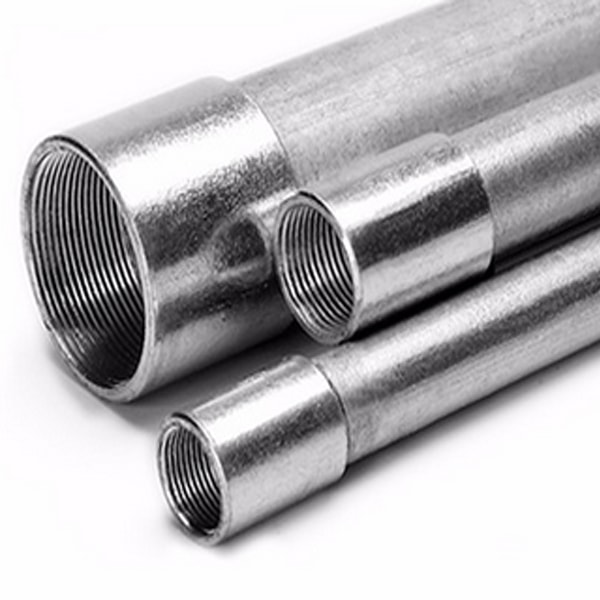

لوله برق یا کاندوئیت

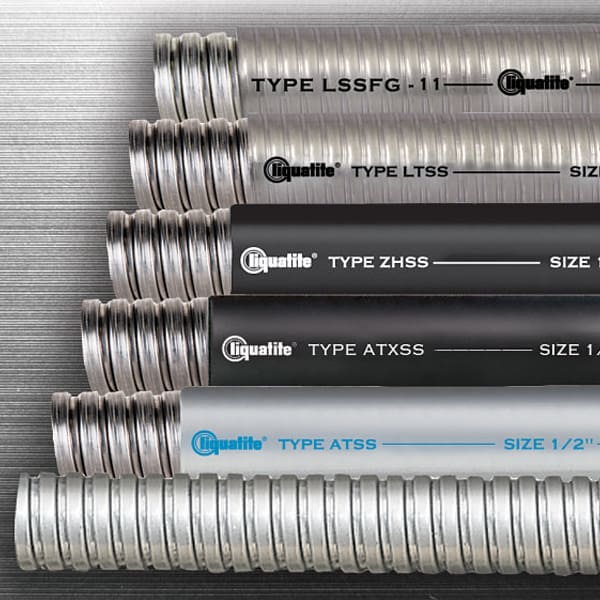

لوله برق یا کاندوئیت

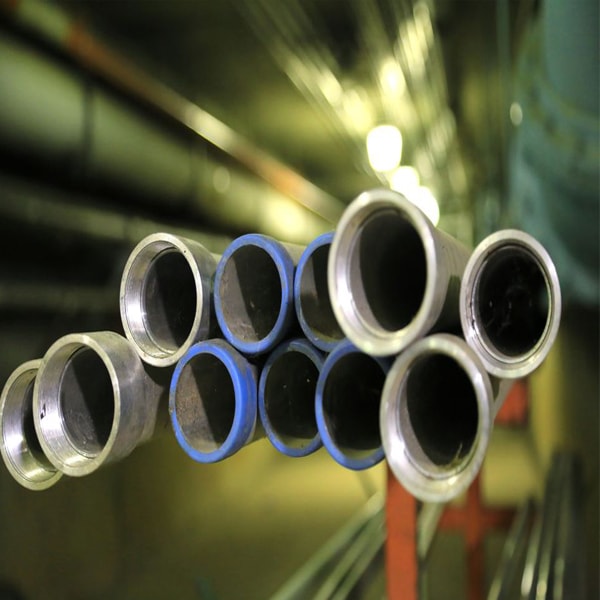

لوله برق یا کاندوئیت

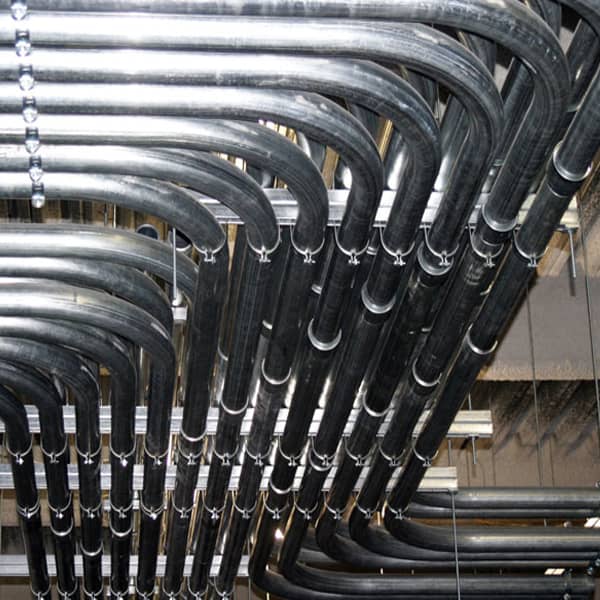

لوله برق یا کاندوئیت

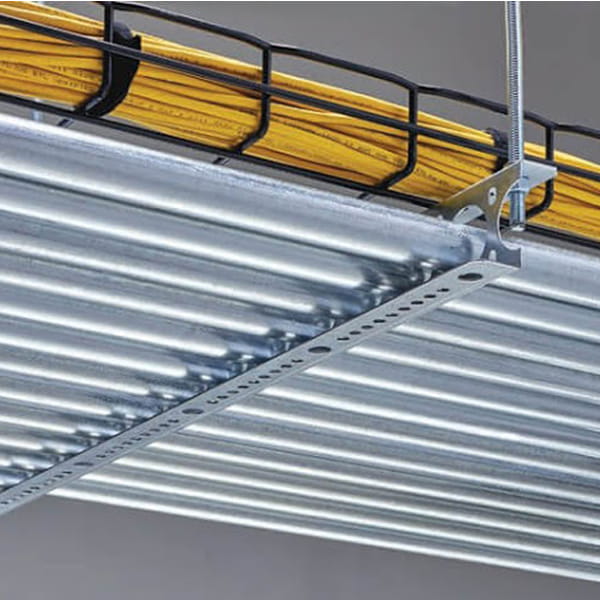

لوله برق یا کاندوئیت

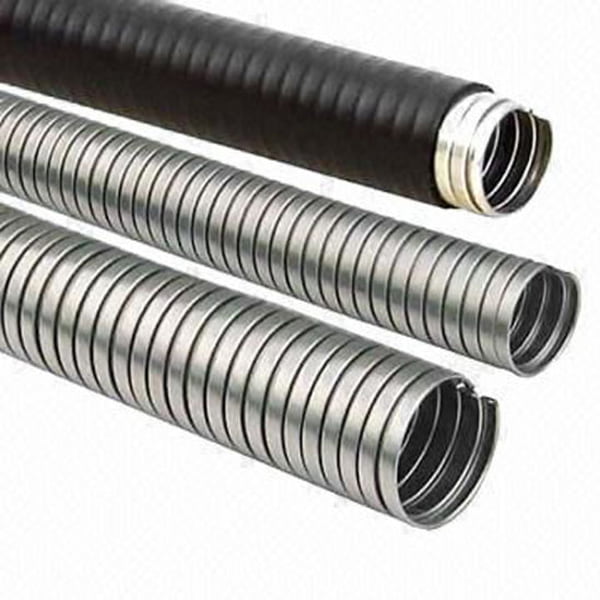

لوله برق یا کاندوئیت

لوله برق یا کاندویت یکی از روش‌هایی است که برای ایجاد پروژه انتقال برق در ساختمان‌های مسکونی و غیر مسکونی از جمله ساختمان‌های اداری، تجاری، کارخانه‌ها وصنعت و..... کاربرد دارد. به دلیل استفاده در مکان‌های مختلف، لوله برق یا کاندوئیت داری طیف گسترده ای در چرخه تولید محصولاتی خود هستند. اصولا و طبق استاندارد کلی این کاندوئیت ها طبق دو دسته بندی اصلی به عنوان لوله برق فلزی یا کاندوئیت فلزی و لوله برق غیرفلزی یا کاندوئیت غیرفلزی دسته بندی می‌شوند.

یکی از مهمترین مراحل اجرا در هر پروژه ای ایجاد سیستم برق یک مجموعه است. برای این کار می توان از روش های نوین و جدید که دارای مزیت های زیادی هستند،استفاده کرد که لوله کاندوئیت یا لوله برق (به انگلیسی: conduit) از آن نمونه است. استفاده از کاندوئیت برای عبور سیم ها و یا کابل ها می تواند برای ما امنیت ، کیفیت ، صرفه جویی در هزینه و زمان، سرعت در انجام آن و فوائد فراوان دیگری را به ارمغان آورد.

کاندوئیت ها یا لوله های برق براساس مواد به کار رفته در آن دارای دو دسته بندی کلی هستند:

1- لوله برق فلزی یا کاندوئیت فلزی:

لوله برق یا کاندوئیت های فلزی اغلب از جنس فولاد گالوانیزه، فولاد ضد زنگ و یا از آلومینیوم ساخته می‌شوند. عموما از فلزهای دیگر در ساخت لوله برق یا کاندوئیت فلزی استفاده نمی‌شود.

2- لوله برق غیرفلزی با کاندوئیت غیر فلزی:

لوله برق یا کاندوئیت غیر فلزی (پلاستیکی) که ازآن‌ها در مناطقی استفاده می‌شوند که استفاده از فلز مشکل ایجاد می‌کند (مانند اتاق MRI یک بیمارستان) و یا در مکان هایی که خطر تماس مستقیم با آب وجود دارد. زیرا در تماس با آب کاندوئیت ها غیر فلزی بدلیل نوع جنس آن در برابر آب مقاوم بوده و دچار پوسیدگی یا زنگ زدگی نمی شوند.

نکته مهم راجب هر دو مدل این است که هر دوی آن‌ها ممکن است سفت و محکم یا منعطف باشند.

لوله برق یا کاندوئیت های فلزی اغلب از جنس فولاد گالوانیزه، فولاد ضد زنگ و یا از آلومینیوم ساخته می‌شوند. عموما از فلزهای دیگر در ساخت کاندوئیت استفاده نمی‌شود.کاندوئیت یا لوله برق فلزی یکی از بهترین محافظ‌های سیم و کابل ها هستند. آنها میتوانند از تماس ناخواسته افراد با جریان هادی موجود در سیم ها واز خود سیم ها و عایق سیم ها در برابر صدمات محیطی محافظت کنند.کاندوئیت یک زیرساخت کاملا پیشرفته را برای سیم کشی ایجاد می کند.از کاندوئیت یا لوله برق فلزی می توان درمکان‌های مختلفی از جمله مکان‌های غیر ساختمانی و هتل ها ،ساختمان‌های اداری، ساختمان‌های تجاری و فروشگا ه‌ها، صنایع و کارخانه‌ها و تاسیسات زیرزمینی استفاده کرد. اصولا به ندرت در سیم یا کابل کشی‌های ساختمانی یا آپارتمانی از کاندوئیت فلزی استفاده می‌شود.

اصول عبور کابل یا سیم ها ازکاندوئیت یا لوله برق فلزی از نظر تعداد و اندازه مجاز طبق استاندارد خاصی انجام می‌شود. این استاندارد بین سیم و لوله از نظر اندازه بسیار مهم است. لوله برق فلزی یا کاندوئیت در شرکت نیرو توان آبتین طی فرآیند تولید مطابق با استاندارهای خاص از قطر PG11 تا قطرPG48 تولید میگردد.

1- Standard UL7971 استاندارد از منظر میزان محافظت و ایمنی.

2- ANSI C80.3 Standard فرآیند ساخت.

3- ASTM A123 Standard روش گالوانیزه کردن لوله.

1- لوله برق فلزی یا کاندوئیت فلزی سفت و محکم (RMC).

2- لوله برق فلزی یا کاندوئیت فلزی متوسط (IMC).

3- لوله برق فلزی یا کاندوئیت فلزی منعطف (FMC).

1- لوله برق غیرفلزی یا کاندوئیت غیرفلزی سخت و محکم (RNC).

2- لوله برق غیرفلزی یا کاندوئیت غیرفلزی الکتریکی (ENT).

1-- لوله برق فلزی یا کاندوئیت فولادی گالوانیزه گرم (Hot Galvanized Pipe).

2- لوله برق فلزی یا کاندوئیت فولادی گالوانیزه سرد (Cold Galvanized Pipe).

3- لوله برق فلزی یا کاندوئیت فولادی رنگی ( مشکی ).

4- لوله برق فلزی یا کاندوئیت فولادی گالوانیزه بدون درز ضد انفجار.

5- لوله برق فلزی یا کاندوئیت فولادی قابل انعطاف یا فلکسیبل.

6- لوله برق فلزی یا کاندوئیت فولادی آلومینیوم.

7- لوله برق فلزی یا کاندوئیت فولادی استیل.

1-لوله برق غیرفلزی یا کاندوئیت pvc که خود دارای سه مدل

■ لوله برق خم گرم.

■ لوله برق خم سرد.

■ لوله برق نسوز.

2-لوله پلی آمید.

3-لوله خرطومی یا فلکسیبل.

این نوع از کاندوئیت، دارای لوله‌ هایی با دیواره‌های ضخیم و بندکشی شده است. عمومادر آنها از فولاد عایق شده، فولاد ضد زنگ و یا آلومینیوم ساخته می‌شوند. این نوع از کاندوئیت فلزی توسط اتصالات خاصی به لوله های برق دیگر اتصال داده می شود.کاندوئیت فلزی سفت و محکم از سیم‌ها و کابل‌ها در برابر تاثیرات و خطرهای محیطی، محافظت می‌کند. لوله برق فلزی رامی توان بر حسب نیاز و مشاوره صحیح با شرکت نیروتوان نسبت به پروژه در حال انجام سفارشی کرد. می توان آنها را با دیواره های ضخیم تر ساخت تا در سیستم سیم کشی از اختلالات الکترومغناطیسی جلوگیری و محافظت کنند. با ایجاد روکش بر روی این کاندوئیت‌ یا لوله های برق فلزی از یک لایه پی وی سی یا گالوانیزه، برنز و … می توان آن ها را در برابر پوسیدگی و زنگ زدگی نیز مقاوم کرد.

این نوع از کاندوئیت ‌ها، سبک‌ترین و ارزان‌ترین کاندوئیت‌ های حال حاضر هستند.برای جلوگیری از ورود آب به داخل آنها، با حلال های مخصوصی یه یکدیگرجوش داده می شوند. یکی از مزایای مهم آن نسبت به دیگر لو له های برق فلزی داشتن سرعت در نصب و راحتی اتصال آنها به یکدیگر است. برای خم کردن و فرم دهی مناسب به کاندوئیت های پلاستیکی، میتوان با استفاده از حرارت که توسط ابزار خاص که برای اینکار وجود دارد، استفاده کرد. برای مواقع خاص که نیازمند دیوا ره های محکمتری هستیم، می‌توان دیواره‌های آن‌ها را ضخیم ترساخت که اتصال آن‌ها سخت‌تر می‌شود.

لوله های برق منعطف لوله هایی با دیواره های پلاستیکی نازک هستند که همین مورد به آنها خاصیت انعطاف پذیری بالایی می دهد.به راحتی می توان به آن ها فرم داد و در مسیرهایی که دارای پیچ وخم فراوان هستند، استفاده کرد. نصب این نوع کاندوئیت بسیار آسان است، زیرا در هنگام برخورد با موانع می‌توان آن را برید و دوباره جوش داد.

در این مدل از لوله برق فلزی که از آبکاری عمقی گرم استفاده شده است بیشتر در مناطق دارای رطوبت و محیط های روباز که احتمال تماس با آب باران وجود دارد، استفاده می شود. این مدل از لوله ها در برابر خردگی و ایجاد زنگ زدگی وعوامل محیطی موجود، مقاومت دارند.

اولين و مهمترين هدف گالوانيزه گرم ، محافظت سازه در مقابل خوردگيست که این دوام و ماندگاری گالوانیزه عملا به ضمخامت لایه روی محافظ بستگی دارد. در مرحله تولید هر مقدار که این لایه محافظ دارای ضخامت بیشتری باشد،ماندگاری و عمر بیشتری هم برای محصول ایجاد می کند.

تولید لوله گالوانیزه گرم طبق دو روش و استاندارد زیر است:

1-روش شرار دایزینگ (Sherardizing).

2-روش غوطه وری قطعه داخل مذاب روی (Hot Dip Galvanized ).

این مدل لوله برق فلزی یا کاندوئیت در بین انواع خود جزء رایج ترین است که بیشتر از مدل های دیگر استفاده می شود.

تولید لوله گالوانیزه سرد طبق سه روش و استاندارد زیر است:

1-روش گالوانیزه الکتریکی (Zinc Plating or Electro Galvanizing).

2-روش گالوانیزه الکترولس یا انرژی مکانیکی (Mechanical Plating).

3- روش گالوانیزه توسط رنگهای آغشته با روی توسط اسپری یا قلم مو (Zinc Rich Coating).

همانطور که از نام آن پیداست برای جلوگیری از زنگ زدگی در این مدل از لوله های برق فلزی یا کاندوئیت از رنگ استفاده می شود. می توان در فضای داخلی بناها، در بتن، از آنها استفاده کرد. از این مدل لوله در محیط هایی که دارای خاصیت خردگی بالایی هستند ودر مکان هایی که در ارتباط مستقیم با زمین قرار میگیرد نباید استفاده کرد.

این مدل لوله های فلزی برق یا کاندوئیت دارای دو مزیت برجسته هستند:

■ قیمت مناسب نسبت به لوله های گالوانیزه گرم.

■ اتصالات راحت و مناسب در دسترس.

لوله برق ضد انفجار از انواع لوله های مورد مصرف در صنایع حساس و محیط های انفجاری بوده و قیمت این محصول بالاتر از انواع دیگر لوله های فلزی برق است ودارای وزن سنگین نسبت به لوله درزدار است.

در مواردی که لوله فولادی برق از درز انبساط ساختمان می گذرد و یا برای متصل نمودن برق به موتورها یا دستگاه هایی که هنگام فعالیت دارای لرزش هستند،میتوان از این مدل لوله ها استفاده کرد. آنها انعطاف خوبی در حین کار نشان می دهند و برای ایجاد انعطاف درون این لوله ها در مرحله تولید از مواد پلاستیکی یا مشابه آن استفاده می شود.

در دو نوع خم سرد و خم گرم تولید می شود. لوله های یو پی وی سی (upvc) دارای استحکام زیادی هستند و نوع خم سرد آن را بدون نیاز به حرارت و با استفاده از فنرمخصوص خم می کنند و بسار محکم تر از نوع خم گرم است.

این مدل لوله برق که از پلاستیک و مواد ترکیبی دیگری (نرم کننده ها و روان کننده ها) ساخته شده است از همتایان فلزی خود وزن کمتری دارد. عایق بودن و ارزانتر بودن از مزایای این لوله نسبت به لوله فلزی است، لوله برق پی وی سی غیر قابل اشتعال بوده و در صنعت ساختمان کاربرد بسیاری دارد

این نوع از لوله ها از جنس پلاستیک نرم است. این نوع از لوله ها قیمت پایین تر و انعطاف بیشتری نسبت به لوله های دیگر دارند.در حال حاضر در ساختمان های کوچک و سبک استفاده می شود.

این نوع از لوله ها در سه مدل پی وی سی، پلی آمید و فلزی تولید میگردد.

■ نوع پی وی سی جهت عبور سیمهای برق بر روی دیواره های سازه استفاده میگردد. این لوله ها در هر زاویه ای خم میگردد و مواد تشکیل دهنده آن پی وی سی و غیر قابل اشتعال است.

■ نوع پلی آمید قیمت خیلی پایین تری نسبت به پی وی سی دارد. در زوایای مختلف خم میگردد ولی استحکام کمی دارد.

■ نوع فلزی جهت استفاده برای عبور سیم برق در تابلوهای صنعتی و دیوارهای خارجی کاربرد دارد. جنس این لوله ها از جنس روکش پی وی سی به همراه مفتول جهت بالا بردن مقاومت لوله و استحکام آن است.

این لوله های برق غیر فلزی از نظر استحکام ،بین لوله های خرطومی و pvc قرار میگیرند که از لوله های pvc نرم تر و ازلوله های خرطومی محکم تر هستند.از لوله برق پلی اتیلن در زیر سقف هایی که هنگام بتن ریزی به آن آسیبی وارد نمی شود استفاده میکنند.

1- لوله برق فلزی برق نسیت به دیگر هدایت کننده های هادی کابل ها یا سیم های برق مخصوصا لوله برق غیر فلزی ماندگاری و دوام بیشتر دارند.

2- لوله فلزی برق یا کاندوئیت فلزی بدلیل جنسی که در ساخت آن به کار رفته است،در برابر آسیب حیوانات موذی مقاوم است.

3-دربرابر ضربات و و شکست لوله مقاومت بالایی دارند.

4- لوله برق فلزی یا کاندوئیت فلزی در برابر آتش سوزی مقاومت بالایی دارد.

5- لوله برق فلزی یا کاندوئیت فلزی نسبت به اشعه uv یا فرابنفش مقاوم است.

6- در نصب و باز و بسته کردن مجدد لوله برق فلزی یا کاندوئیت فلزی شما کار تقریبا ساده ای در پیش دارید.

7- لوله برق فلزی یا کاندوئیت فلزی روش بسیار خوبی برای جلوگیری از ایجاد اختلالات الکترومغناطیسی است.

8- با استفاده از لوله برق فلزی یا کاندوئیت فلزی می توان از کابل ها و سیم های برق برای جلوگیری از هزینه های اضافی مجدد بخوبی حفاظت کرد.

9- لوله برق فلزی یا کاندوئیت فلزی ایمنی و ضریب حفاظتی خوبی را برای مسئولان نگهداری آن ایجاد می کند.

10-استفاده از لوله برق فلزی یا کاندوئیت فلزی می توان با صرف هزینه مناسب و مشاوره خوب در نحوه انتخاب آن، از لحاظ اقتصادی برای پروژه مقرون به صرفه باشد.

به طور خلاصه کاندوئیت ها یا لوله برق می‌توانند درپروژه شما ایمنی خاصی را ایجاد کنند.اگر پروژه شما از لحاظ ساختار ایمنی مشکل داشته باشد میتواند صدمات فراوانی را درآینده از لحاظ مالی یا صدمات انسانی به شما وارد کند.لوله برق یا کاندوئیت ها می‌توانند برای ما امکاناتی از جمله روش‌های فراوان در طراحی نقشه اجرا، استفاده در مکان‌های مختلف با وجود تفاوت‌های ساختاری و محیطی از جمله ضد آب بودن یا مقاومت در برابر آب،محیط‌های شیمیایی ،محیط‌های دارای رطوبت بالا و یا فشار را فراهم کنند.

لوله برق یا کاندوئیت، لوله ایی است که برای حفاظت و هدایت سیم کشی برقی در یک ساختار ساختمانی یا غیر ساختمانی استفاده می‌شود که به عنوان یک پوشش محافظ هادی‌هایی که از درونش گذر داده شده‌اند در جهت جلوگیری از صدمه‌دیدن سیم یا عایق آن، و نیز محافظت افراد در برابر تماس ناخواسته با هادی استفاده می‌شود وتوسط برق کاران در محل نصب تجهیزات برقی وبرای عبور سیم ها و کابل ها نصب می‌شوند.
